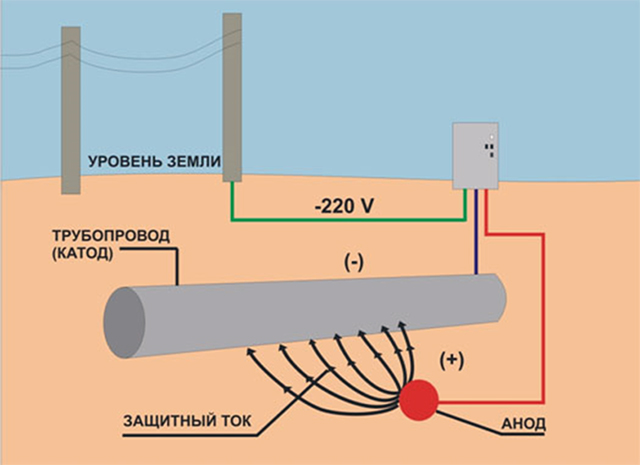

Основой станций катодной защиты (СКЗ) является резонансный высокочастотный преобразователь.

Существует две модификации станций:

1. С возможностью корректировать коэффициент мощности
2. Без возможности корректировать коэффициент мощности

Технические характеристики основных модификаций СКЗ

Функции, которые обеспечивает любая модификация СКЗ:

• отсутствие изменений в заданном токе нагрузки при скачках напряжения питающей сети от 170В до 250В;
• обрыв нагрузочного тока;
• заданный защитный потенциал поддерживается автоматически;
• сохранение информации о наличии потенциала, который задан на объекте, который защищается;
• срабатывание защиты при перегрузках или коротком замыкании в цепи нагрузки;
• грозозащита;
• если напряжение питающей сети становиться меньше 170В, то станция автоматически отключается, а после возобновления необходимого уровня питания, автоматически выходит в рабочий режим;
• автоматическое возобновление работы в рабочем режиме после полного отключения питания и восстановления его впоследствии.

Основные технические характеристики СКЗ

СКЗИспользуемый в СКЗ резонансный преобразователь на основе транзисторов спокойно может переносить как короткие замыкания, так и холостой ход, поэтому специальные быстрые схемы защиты от вышеупомянутых режимов не требуются. Резкое изменение питающего напряжения, пропадание, появление не вызывает серьёзных последствий.

Благодаря техническим решениям, которые используются в преобразователе СКЗ, были созданы станции разной мощности: 600Вт, 1500Вт и 3000 Вт соответственно. Данные решения обеспечивают низкий уровень потребления реактивной энергии, что делает возможным их использование в сетях, которые перегружены или имеют плохое качество электроэнергии.

Была проведена проверка уровня помех и радиоизлучения, которые СКЗ излучает в питающую электросеть. Испытания показали соответствие не только Нормам 8-95 и ГОСТ 51320-99 ,но и полное соответствие Европейским нормам.

Ещё одно важное преимущество преобразователя СКЗ – способность работать при высоких температурах. При +70 градусах Цельсия преобразователь поддерживает номинальную нагрузку.

Если выходная мощность в пределах 0.5-1.0, то КПД СКЗ не ниже 93%, что говорит о его высокой экономичности.

Пульсации выходного напряжения весьма незначительны, в связи с чем, возможно использование СКЗ в местах , где возможно близкое залегание кабелей связи.
